GLJD6-630/II剩余电流动作继电器
发布时间：2011-03-23 浏览次数：133570
一、产品原理简介
GLJD6-630/Ⅱ剩余电流保护继电器（以下简称继电器）由零序电流互感器及控制盒内电路组成，零序电流互感器采用高导磁坡莫合金制作而成；控制盒内电路采用微处理器智能化数字编程控制电路。零序电流互感器从被�；す┑缦呗啡〕鍪Ｓ嗟缌餍藕潘椭量刂坪心谖⒋砥鰿PU进行处理分析，并发出一个机械的开、闭信号，操作交流接触器或自动开关接通、断开被�；す┑缦呗�。是目前国内较为先进的剩余漏电�；げ贰１咀爸梅螶B8756-1998标准。http://180.178.34.140
二、产品用途
产品广泛用于AC 380V 三相四线、三相三线、单相AC 2V 照明电路，作人畜接触带电体及设备漏电起间接补充保护，产品既能作总�；ぃ帜茏鞣致繁；�。
三、结构与功能

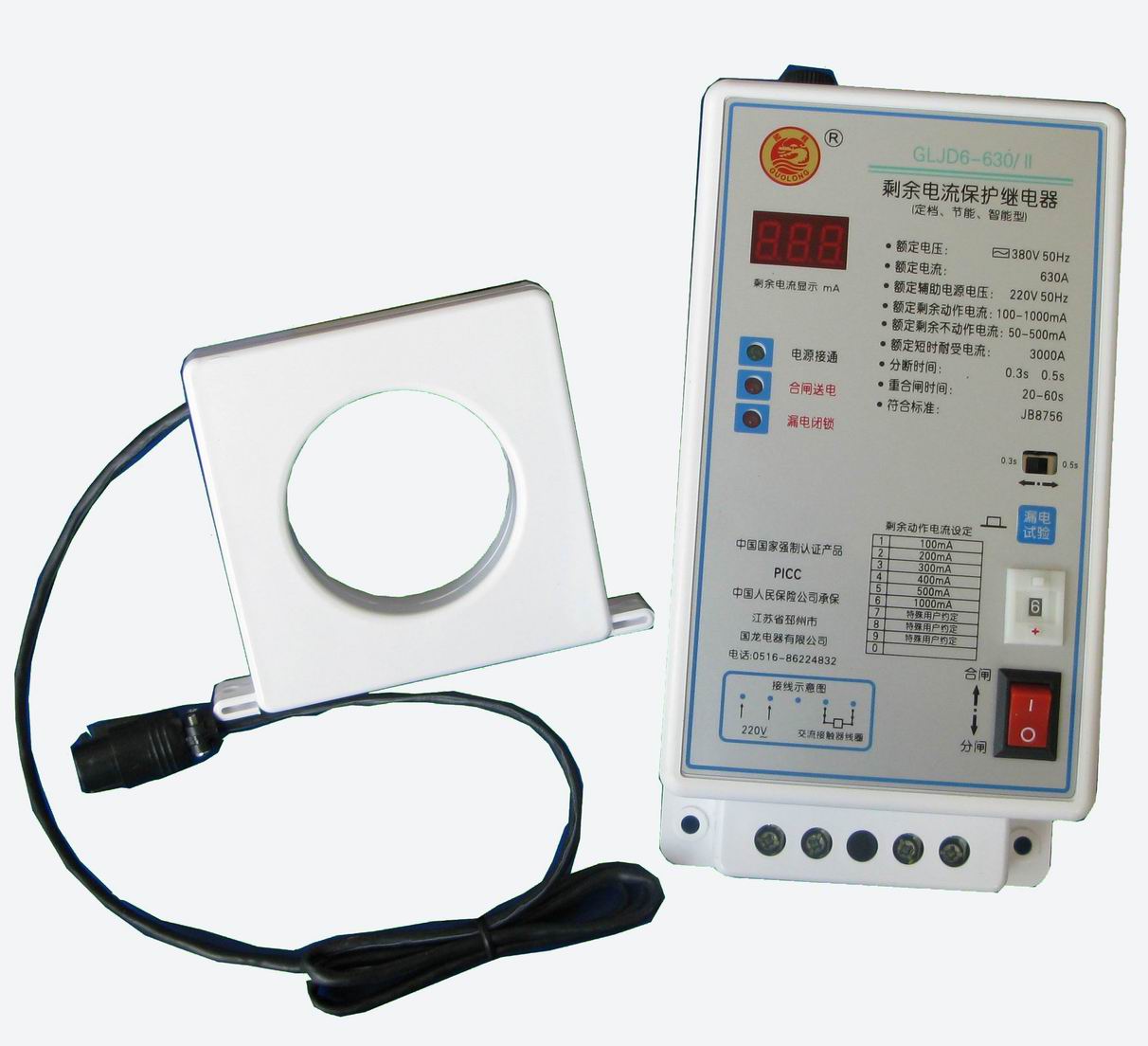

1、结构说明： ① 控制盒面板上的剩余电流显示器：显示被�；す┑缦呗肥Ｓ嗟缌鞯氖噶亢铣芍�；大显示电流999mA。因剩余漏电动作后，显示器能记忆保持动作时的剩余动作电流值（矢量合成值，仅供电管人员参考用）；重新合闸或自动重合闸，显示器内部自动清零，重新显示。 ② 3只发光管： 显示继电器运行状态。 电源指示灯：点亮表示继电器内部已接通工作电源。 合闸送电灯：点亮时表示继电器已向交流接触器或自动开关发出合闸信号，交流接触器应接通送电。 漏电闭锁灯： 点亮时是因供电线路剩余电流超过继电器剩余动作电流设定值而闭锁。 ③ 试验按钮： 用于验证继电器及配合使用的交流接触器或自动开关能否正常工作。 ④ 动作时间选择开关：用于继电器0.2s、0.5s动作时间的选择。 ⑤ 电源开关：用于操作继电器合、分闸，控制交流接触器或自动开关的接通、断开。 2、拨码开关功能与选择 0档额定剩余动作电流 视铭牌的标识而定 1档额定剩余动作电流为 100mA 4档额定剩余动作电流为 400mA 5档额定剩余动作电流为 500mA 6789档为微机智能型。（见附录：微机智能型功能：） 无微机智能型的继电器，6789档额定剩余动作电流为1000mA。 3、欠压�；すδ� 在辅助电源电压低于169V±5%（要视标准而定）时，持续1-2分钟后，继电器将断开交流接触器。辅助电源电压恢复到187V±5%至正常时继电器向交流接触器发出合闸信号启动交流接触器。 4、自锁�；すδ� 拔下继电器上配合使用的零序电流互感器5s内，继电器发出断开信号，交流接触器退出运行。
四、技术参数
1、额定辅助电源电压： AC 2V/50Hz 2、额定工作电压： AC 380V/50Hz 3、额定工作电流： 100、150、250、400、630A 4、额定剩余动作电流： 100、0、300、400、500、1000mA 5、额定剩余不动作电流： 50、100、150、0、 250、500mA 6、额定短时耐受电流： 6300A 7、动作时间： 0.2s 0.5s （S型） 8、不驱动时间： 0.06s 9、延时重合闸时间： ～60s 10、额定欠压动作�；ぃ� AC 169V±5% 11、配用接触器： CJ 63A 100A 160A 0A 250 400 630A 12、节电率：（有节电消声功能的产品） ＞90% 13、动作特性分类： AC型 14、配用保险管： ф6×30 5 A
五、安装

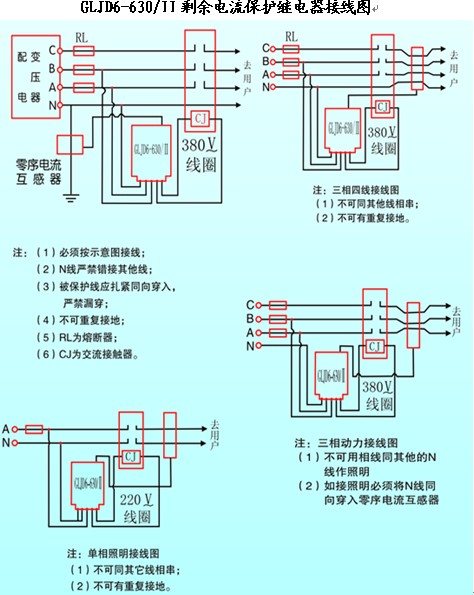

1、环境温度：-5℃～+40℃（可定制适宜工作温度-℃～+65℃）。 2、继电器安装在干燥、通风、无尘和无有害气体的地方；要远离磁场和震动的器件，用螺钉通过安装孔垂直安装。 3、接线请按说明书上接线示意图连接，线径用≥1平方毫米、绝缘500V以上导线。
六、送电试验（请按照相关法规和产品使用的环境正确选定剩余动作电流值和动作时间值，检查各接线正确可靠。）
1、送电：检查接线无误、零序电流互感器穿线顺序正确，先断开继电器上的电源总开关，再给配电变压器送电源，再接通相关开关的主电源，继电器上的电源灯亮，再接通继电器上的电源开关，继电器合闸送电灯亮，随之交流接触器吸合送电。（如配用带有延时合闸功能的自动开关，需完成延时分闸后，自动合闸。） 2、试验与闭锁验证： 正常运行的继电器及交流接触器，合闸后进入节电无声运行状态。（有节电功能的产品）试验时，轻按继电器上的试验按钮（约0.5秒），继电器合闸送电灯灭，交流接触器立即断开,经过-60s后继电器合闸灯亮，继电器输出合闸信号使交流接触器自动合闸； 5秒内重新轻按继电器上的试验按钮，继电器的合闸灯灭，漏电闭锁灯亮，此时交流接触器断开，不再重合闸。重新送电，需断开继电器上的电源开关2秒再接通，继电器的合闸指示灯亮，漏电闭锁灯灭，交流接触器重新吸合送电。
七、敬告
1、请您按有关规定对本继电器进行安装使用，并定期定量试验（建议一周做一次以上的试验，并作书面记录），发现异常情况，应立即退出运行，并更换正常的继电器。 2、本产品对人畜在地上接触带电体作间接补充�；�，人畜在零线和火线、火线与火线间触电不起�；ぷ饔�。 3、N线严禁漏接或错接，严禁跨越继电器零序电流互感器进线侧接线�！� 4、在自动重合闸的延时期内,继电器处于漏电暂时关闭状态，检修负载时必须切断电源后，确认继电器已断开，确认负载侧无电方可进行。 5、继电器如有异常现象，要及时退出运行，回厂维修或交于有资格的人员维修正常后使用。非专业人员请勿维修。 6、本产品在一年内，确因质量问题，厂方实行三包，六年内给予维修。地震、火灾、雷击、异常电压、其它不可抗拒的自然灾害等原因，不属于产品的三包范围，本公司提供维修服务。 7、我公司可为您提供多种规格与型号的剩余电流�；ぷ爸�，与相关的测试设备，供您选用。
八、附有节电消声功能的产品，能交流接触器的振动和噪声，降低电磁线圈电耗90%,降低线圈运行温度。延长了交流接触器的使用寿命。
附录:带有微机智能型产品功能简介 拨码开关： 7档 额定剩余动作电流自动跟踪档； （显示器显示CPU设定的剩余电流动作值档位） 8档 额定剩余动作电流300mA，突变剩余动作电流100mA； 9档 额定剩余动作电流500mA，突变剩余动作电流100mA； 说明：在被�；す┑缦呗飞匣郝黾邮Ｓ喽鞯缌鳎锏缴瓒ㄖ凳�，继电器可动作。同时对线路上突然产生的100mA的冲击剩余电流，继电器也可正确动作。 自动跟踪定档使用说明： 接通控制盒上的合闸开关，内部微处理器CPU自动设定剩余动作电流为500mA档位上。此时微处理器CPU继续对供电线路剩余电流进行检测，并自动跟踪定档。判断剩余电流大小换档的条件如下： 当供电线路中的剩余电流小于0mA时，继电器保护电流自动设定为400mA动作； 当供电线路中的剩余电流小于150mA时，继电器�；さ缌髯远瓒ㄎ�300mA动作； 当供电线路中的剩余电流小于100mA时，继电器保护电流自动设定为0mA动作； 当供电线路中的剩余电流小于50mA时，继电器�；さ缌髯远瓒ㄎ�100mA动作； CPU自动跟踪供电线路中的实时剩余电流的大小，依据上述条件自动调升或降低剩余动作电流的动作值档位（100-500 mA之间）。 1、当被�；さ墓┑缦呗飞鲜Ｓ嗟缌魍蝗辉黾又辽瓒ǖ亩髦凳�，继电器立即动作，命令操作交流接触器切断供电线路，同时继电器内部CPU自动上升一档，调高剩余电流动作值。经过-60s后向交流接触器发出合闸命令，合闸后如果线路剩余电流小于设定的剩余电流动作值，则正常供电；如果此时剩余电流仍大于其动作值，或在5秒之内，突加一个比上升后剩余电流动作值大的剩余电流，继电器闭锁，不再重合闸。 2、若线路剩余电流缓慢增加到剩余电流动作值之间（小于动作值）的范围且持续1分钟以上，继电器的剩余电流动作值档位会自动上升，直到为止；反之若线路剩余电流减小，继电器的剩余电流动作值档位也会自动下降，直到低档为止。 例如：设定在自动跟踪定档模式下，合闸送电后会自动设定在500mA档，若线路无剩余电流或者存在小于50mA的剩余电流，1-2分钟后将自动设定在100mA档上，此时缓加剩余电流0-50mA时自动跟踪档位不变，当超过50 mA且小于100 mA档位的实际动作值、持续1-2分钟以上，CPU将自动上升一档到0mA档；若剩余电流在1分钟以内缓慢上升、或者突加剩余动作电流，继电器将立即分断并操作交流接触器断开，待重合闸后将自动上升一档，直到500mA档为止。
|
|
